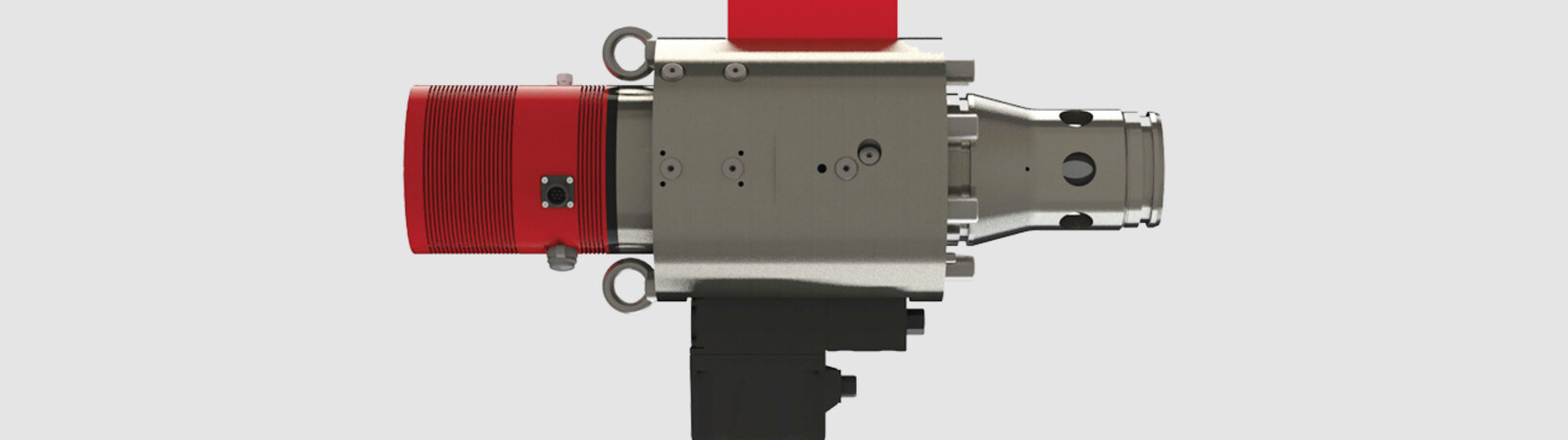

Servo-cartouche NG-80 avec fonction de sécurité

Les servovannes à 2 voies à cartouche peuvent être utilisées pour une régulation du débit et de la pression. L'électronique nécessaire au traitement du signal et au régulateur est entièrement intégrée dans la vanne. La valeur de sonsigne définie peut être injectée dans la vanne au moyen d'un signal analogique ou d'une interface de bus de terrain.
Les vannes SC80 sont dotées d'un capteur de déplacement magnétostrictif. Un système secondaire de mesure de déplacement (LVDT) est présent dans la vanne de régulation. La fonction de fermeture de ces vannes est réalisée de manière redondante par les raccords externes de commande Z et W. Lorsque la pression de commande externe est correctement définie, le piston de sécurité peut à tout moment prendre le pas sur la vanne de régulation pour fermer la vanne.
La version à vanne encastrable pour le montage dans des blocs hydrauliques est parfaitement adaptée à des débits volumiques importants avec une perte de pression minimale.
