EN-13597 Prüf-Service

Wir bieten Ihnen den Prüf-Service von Luftfedern nach der Norm EN-13597 an. In unserem eigenen Testing-Center, mit hochwertigem Equipment, testen wir Ihr Prüfling mit den zur Verifizierung durchzuführenden Methoden.

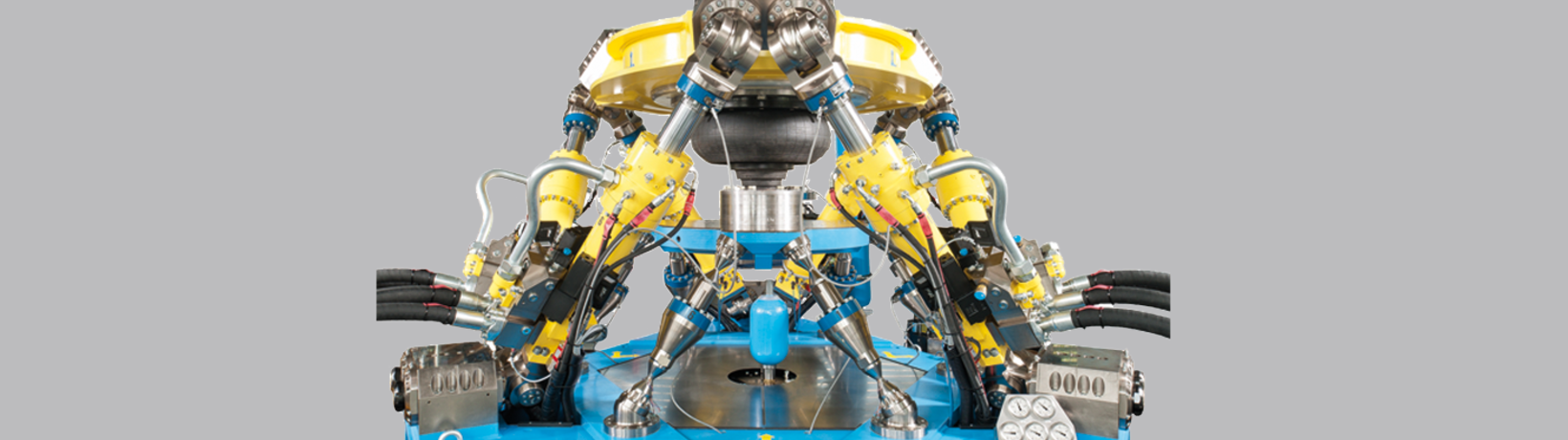

Die Prüfung von Luftfedern für Bahnanwendungen ist mit der Norm EN-13597 umfassend beschrieben. Hexapod-Antriebssysteme eignen sich wegen der 6dof Beweglichkeit in allen Richtungen sowie Rotationen um alle Achsen besonders für diese Prüfaufgabe. Die wichtigsten Prüfschritte gemäss der Norm ist die Ausmessung der Steifigkeitskennlinien sowie die Simulation der dynamischen Lasten als Lebensdauerversuch.
Unsere Hexamove-Steuerung automatisiert diese Prüffunktionen. Eine besondere Stärke ist, dass Weg- und Kraftregelung in den verschiedenen Freiheitsgraden gemischt werden können. Beispielsweise regelt der Prüfstand die simulierte Last als Kraftregelung während horizontale Translationen oder Rotationen als Weg und Winkel geregelt werden. Das Koordinatensystem lässt sich dabei frei wie gewünscht in den Prüfling verlegen, so dass sich auch Rotationen auf den Bezugspunkt beziehen.

<? $img->getAlt() ?>

Gerne bieten wir die Prüfung von Luftfedern gemäss der Norm EN-13597 auch als Dienstleistung auf einem unserer Testgeräte an. Die wichtigsten Prüfschritte bei welchen wir Sie unterstützen können sind die Untersuchung von physikalsichen und funktionalen Eigenschaften.

  • Aussehen bei Verformung. Die Norm definiert im Abschnitt 6.3.2 die Versuchsbedingungen für die Dokumentierung der Verformung bei definierten Bewegungen.
  • Druckresistenz
  • Luftdichtigkeit
  • Dauerresistenz: die Norm definiert im Anhang C die Anzahl Zyklen sowie die Form der Belastung in Form von Trapezkurven. Optional können dynamische Messdaten für die Simulation von realen Einsatzbedingungen verwendet werden.
  • Berstresistenz. Der Berstversuch wird gemäss Norm mit Wasser durchgeführt. Der Druck wird dabei langsam erhöht und aufgezeichnet bis zum Druckabfall bei Versagen des Prüflings.
  • Steifigkeitskennlinien unter verschiedenen Bedingungen (Kräfte, Bewegungsform) für alle Freiheitsgrade

Unsere qualifizierten Mitarbeiter unterstützen Sie gerne bei der Planung und Umsetzung. Kontaktieren Sie uns unter Telefon Nr. +41 41 444 12 00 oder senden Sie uns ein Mail auf info@hagenbuch.ch
